一、系統簡介



　　防排煙系統是防煙系統和排煙系統的總稱。防煙系統采用機械加壓送風方式或自然通風方式，防止煙氣進入疏散通道的系統；排煙系統采用機械排煙方式或自然通風方式，將煙氣排至建筑物外的系統。

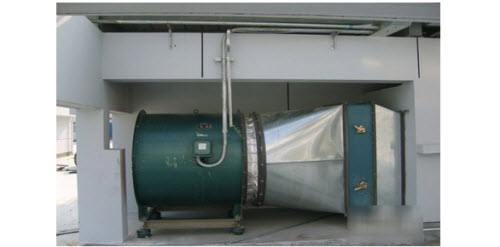

　　機械防排煙系統，都是由送排風管道、管井、防火閥、門開關設備、送、排風機等設備組成。防煙系統設置形式樓梯間正壓。機械排煙系統的排煙量與防煙分區有著直接的關系。



　　自然防排煙系統,防煙樓梯間前室或合用前室，利用敞開的陽臺、凹廊或前室內不同朝向的可開啟外窗自然排煙時，該樓梯間可不設排煙設施。利用建筑的陽臺、凹廊或在外墻上設置便于開啟的外窗或排煙進行無組織的自然排煙方式。



　　自然排煙應設于房間的上方，宜設在距頂棚或頂板下800mm以內，其間距以排煙口的下邊緣計。自然進風應設于房間的下方，設于房間凈高的1/2以下。其間距以進風口的上邊緣計。內走道和房間的自然排煙口，至該防煙分區遠點應在30m以內。自然排煙窗、排煙口中、送風口應設開啟方便、靈活的裝置。





　　二、工程計算



　　1、先計算圖紙中的風機的數量并計算設備支架工程量。



　　2、按計算規則計算通風管道工程量。



　　3、計算排煙風口、防火閥、排煙閥、正壓送風口的工程量。



　　4、計算防火閥、排煙閥的支架工程量。



　　5、注意樓道內的正壓送風口及屋頂的排煙風機工程量不能漏算。



　　6、計算各種風管與風機、防火閥連接處的軟管的防火帆布工程量。



　　7、“系統調試”的工程量計算，如正壓送風口、排煙防火閥等調試。



　　8、后將以上幾項進行匯總就。



　　三、設施裝置



　　按規范要求，排煙窗應有便于開啟的裝置，但有些安裝高度較高，開啟困難的排煙窗均未安裝開啟操作裝置，不利火災情況下排煙窗的開啟。



　　設置機械加壓送風防煙設施部位所要求的余壓值難以形成，機械排煙設施的排煙效果不明顯送風口、排煙口風量、余壓值達不到規范要求的現象在工程中比較普遍，有的送風口、排煙口的風速甚至接近于零，造成這種現象的原因比較復雜。



　　四、系統防火編輯



　　通風是將未經處理過的室外新鮮空氣送入室內，同時排出室內被污染的空氣或用來沖淡室內被污染的空氣，借以改善空氣，以造成安全、衛生條件而進行的換氣技術。



　　1．通風一般分為自然通風和機械通風兩大類，機械通風一般有下列兩種方式：



　　⑴局部通風。



　　⑵全面通風。



　　全面排風系統用以排除建筑內某些部位的被污染的空氣。全面送風用于危害空氣因素不固定或面積較大，用新鮮空氣來沖淡有害氣體。



　　五、機械防煙



　　加壓設置:當防煙樓梯間及其前室、消防電梯前室或合用前室各部位有可開啟外窗時，能采用自然排煙方式，造成樓梯間與前室或合用前室在采用自然排煙方式與采用機械加壓送風方式排列組合上的多樣化，而這兩種排煙方式不能共用。



　　機械加壓設置:



　　1．防煙樓梯間的加壓送風口應采用自垂式百葉風口或正壓送風口/多葉排煙口（閥體+面板形式），當采用正壓送風口（多葉排煙口）時，應在其加壓風機的吸入管上設置與開啟風機連鎖的電動閥。



　　2．前室的加壓送風口應為現場手動打開或與火災自動報警聯動打開的常閉百葉風口。



　　3．機械加壓送風機可設置一臺或多臺。機械加壓送風機房應采用耐火極限不低于2.5小時的隔墻和1.5小時的樓板與其他部位隔開,隔墻上的門應為甲級防火門。



　　4．機械加壓送風口的風速不宜大于7m/s。樓梯間的風口截面按樓梯間總送風量的平均值計算，前室的風口截面按前室總風量的50%。



　　5．前室機械加壓送風口宜設置在靠近地面的墻面上。
