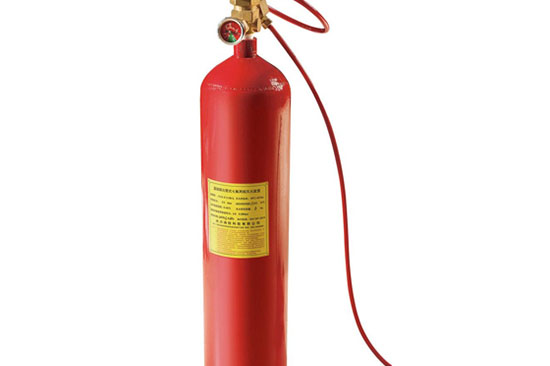

探火管滅火裝置分七氟丙烷探火管滅火裝置、二氧化碳探火管滅火裝置和干粉探火管滅火裝置（很少見，盡量不采用），設計前應先確定采用那種探火管滅火裝置。
探火管滅火裝置是針對房間中的機柜、配電柜等小空間進行獨立保護，并不是針對整個房間進行保護。
《探火管滅火裝置技術規程》CECS 345：2013第3.1.4條規定防護區應符合下列規定：
1 直接式七氟丙烷探火管滅火裝置保護的防護區-大單體容積不應大于6m³；直接式二氧化碳探火管滅火裝置保護的防護區-大單體容積不應大于3m³。
2 間接式探火管滅火裝置保護的防護區-大單體容積不應大于60m³。
3 防護區應有實際的底面，且不能關閉的開口面積不應大于總內表面積的1%。
4 除上述規定外，尚應符合現行--標準《二氧化碳滅火系統設計規范》GB 50193、《氣體滅火系統設計規范》GB 50370和《干粉滅火系統設計》GB 50347的規定。
注意防護區的體積限制，還需要根據產品型號，判斷是否可以采用。如6m³的配電柜，如果采用直接是七氟丙烷滅火裝置，按規范計算，其七氟丙烷滅火劑的設計用量不小于4.3公斤，則不能選用3kg的七氟丙烷探火管滅火裝置。
探火管滅火裝置的保護數量
3.1.8 1套直接式探火管滅火裝置保護的防護區或保護對象不宜大于6個；1個防護區設置的間接式探火管滅火裝置不應超過4 套，并應能同時啟動，其動作響應時差不應大于2s。
根據規范，一套直接式探火管滅火裝置保護的對象不宜大于6個，做設計時，需注意每個被保護對象體積不要超規范要求。
1個防護區設置的間接式探火管滅火裝置不應超過4 套，對于較大的保護對象，可以采用多套（不超過4套）間接式共同保護（類似多套柜式七氟丙烷保護一個防護區），但注意規范被保護對象體積不超過60立方米的規定。
探火管布置
3.1.10 探火管宜布置在保護對象的正上方，且距離不應大于 600mm。當探火管布置在保護對象的側方或下方時，其距離不應大于160mm。探火管的彎曲半徑不宜小于其外徑的15倍，探火管之間的距離不應大于1.0m。
3. 1.11 直接式探火管滅火裝置的探火管-大長度應按注冊數據取值，注冊方法按本規程附錄B的規定執行。
布置探火管時，注意按規范要求，設置探火管與探火管的距離，探火管與被保護對象的距離，探火管轉彎的半徑。
