1、系統簡介

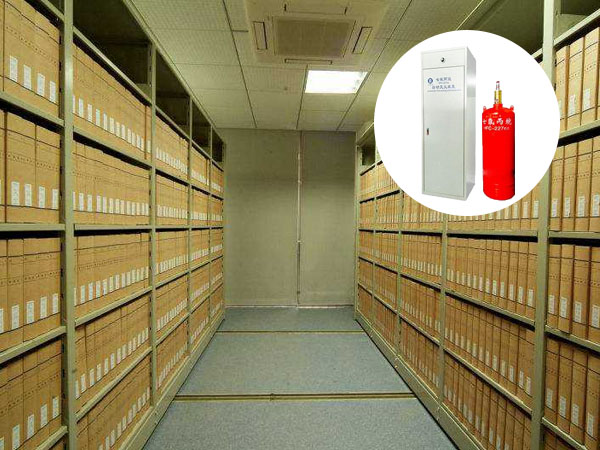

柜式滅火裝置不用設置專用的儲瓶間,整個柜體設置在防護區內,適用于計算機房、檔案館、貴重物品庫、通訊機房等空間較小的防護區,幾臺柜式裝置聯用也可以保護較大的防護區。當建筑物內無法設置專用的儲瓶間,或雖然有儲存間,但輸送距離較遠,不能滿足工程設計要求,或防護區內不便安裝系統管網。
壞防護區內的整潔,火災時能自動啟動噴放滅火劑的滅火裝置。噴射時間短,滅火速度快,該裝置可配裝我公司生產的柜式滅火系統專用的單區氣體控制盤。啟動方式為自動控制、手動電氣控制和機械應急手動控制三種。自動控制、手動電氣控制可進行切換。一般情況下應使用手動控制,在保護區無人的情況下可以轉換為自動控制。當自動控制和手動電氣控制不能執行時,應采用機械應急手動控制。

2、系統安裝
柜式滅火系統的安裝場所應符合下列要求:
(1)環境溫度為0℃~50℃,且干燥、通風良好;
(2)空氣中不得含有易爆、導電塵埃及腐蝕部件的有害物質,否則必須予以保護,裝置不得受到震動和沖擊;
(3)整個柜體必須能安裝平穩,不允許傾斜;
(4) 防護區滅火時應保持封閉條件,除泄壓口以外的開口,以及用于該防護區的通風機和通風管道中的防火閥,在噴放七氟丙烷之前,應做到關閉;
(5) 當設有外開彈性閉門器或彈簧門時,如果其開口面積不小于泄壓口計算面積,不須另設泄壓口。
(6) 安裝在防護區里的位置應選擇能避免接近熱源和太陽光直接照射的地方,并靠近墻體安裝。噴嘴的噴射方向應朝防區。
本系統安裝時,應按照下列順序進行: 將柜體放置在保護區內指定位置。
將滅火劑瓶組放入柜體中,位置靠后并居中,放入時不得產生過大沖擊,不得使瓶組傾倒。
用連接螺母連接管路組件與瓶組的容器閥出口,注意與容器閥出口連接需要先將連接螺母擰到管路上(此處為左旋螺紋),旋入深度為連接管的密封圓弧面與連接螺母的右端螺紋底面基本重合,再將右端螺紋與容器閥出口連接(手力擰緊)放七氟丙烷之前,應做到關閉;
(5) 當設有外開彈性閉門器或彈簧門時,如果其開口面積不小于泄壓
口計算面積,不須另設泄壓口。
觀察噴嘴安裝管是否與柜體的噴嘴安裝孔對正,如不對正調節連接箍使之對正,同時注意連接箍上壓力開關座的方向,不得使壓力開關座的方向朝正前或正后,調節好后鎖緊管路組件中的鎖緊冒。
將噴嘴連接管做輔助密封處理(纏生料帶或涂密封膠)并將噴嘴安裝。 微調滅火劑瓶組位置,使之靠在柜體后壁并中。
安裝抱箍及掛鉤將瓶組固定。
扳手?jǐn)Q緊連接螺母。
將壓力開關做輔助密封處理后安裝到壓力開關座上;并將電磁驅動器安裝在容器閥上,鎖好柜門。安裝完畢。
3、系統調試
系統調試 :待系統安裝完畢后,即可對系統進行調試。
注意:氣體鋼瓶電磁閥接入24 V電源即會啟動,造成氣體噴灑,因此調試過程中一定不要把電磁閥安裝在鋼瓶上,待系統完全調試正常、消防檢測、驗收合格后再連接。
控制盤在延時期間、延時啟動之后以及檢測到壓力開關動作信號后均保持聲光報警信號,直至復位,以此提醒現場人員系統正常連接后(除電磁閥外),進行全面系統調試。
