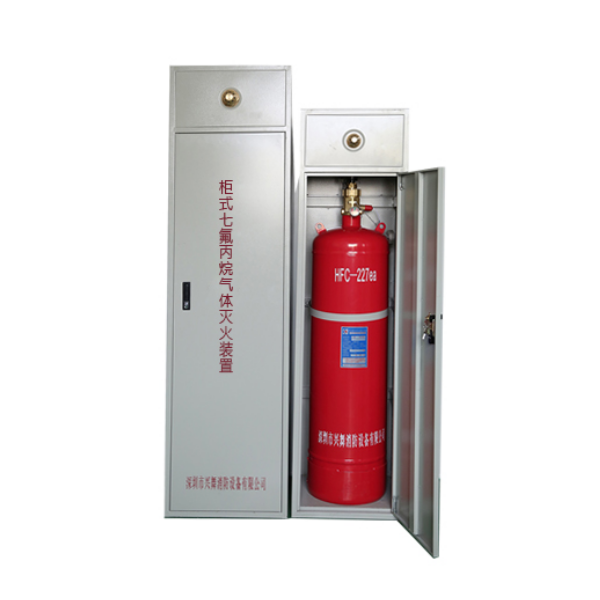

盤點FM200
氣體滅火系統操作維護手冊需要注意哪些？
1 目的/范圍：
1.1目的﹕為使能對FM200氣體滅火系統進行有效的維護及保養﹐使其處于-佳工作狀態。保證在發生意外狀況時能立即發揮其作用﹐將人員及財產損失降至-低。
1.2范圍: 本規定適用于本廠范圍內的FM200氣體滅火系統。
2. 操作：
2.1 業主負責對本廠范圍內所有消防設備的管理﹐確保所有消防設備處于良好的工作狀態。主管部門及各區防火小組分別負責消防設備的 點檢﹑維護和操作訓練。
操作指南
FM200氣體滅火系統有三種操作方式：
—自動操作
—手動操場作（電動）
—緊急機械手動操作
2.1 自動操作方式
HYGOOD火災自動報警及氣體滅火控制系統處于自動狀態時，HYGOOD系統自動完成火災探測報警、聯動控制及啟動FM200氣體滅火系統滅火整個過程。
每個防護區均設有兩組探測回路進行保護。
動作步驟如下：
--步：防護區內的一組探測回路探測到火災信號后，HYGOOD控制盤啟動防護區內的警鈴，提醒在防護區內工作的人員該區有火警發生應檢查火源所在或迅速撤離；同時HYGOOD控制機向FAS系統（火災自動報警系統）提供火災預報警信號。
第二步：同一防護內的另一組探測回路探測到火災信號后，HYGOODr控制機啟動防護區外的蜂鳴器及閃燈和防護區內的疏散指示燈，通知區內工作人員迅速撤離防護區至安全地點；同時向FAS系統提供火災確認信號并進入延時狀態（約30秒）。
第三步：延時結束后，HYGOOD控制機輸出有源信號啟動電磁閥，F(xiàn)M200氣體滅火系統啟動，氣體通過管道進入防護區。管路上的壓力開關將氣體釋放的信號傳至FAS系統及HYGOOD控制盤，然后由HYGOOD控制盤啟動防護區外的氣體釋放指示燈。
2.2 手動操作方式
HYGOOD控制盤的氣體滅火控制單及設于防護區門外的釋放按鈕（緊急放氣按鈕）均具有手動操作緊急放氣（電動）的功能。
手動操作方式一般用于：當現場工作人員發現防護區內發生了火災，而且使用手提式或移動式等簡易滅火設備無法撲滅，這時工作人員應馬上拉下釋放按鈕緊急放氣按鈕前面的黃色保護蓋，按下里面的紅色按鈕，即可啟動FM200氣體滅火系統而無需等待HYGOOD系統自動啟動系統，以節省時間，減少損失。
這時系統反應如下：
1）防護區外的蜂鳴器及閃燈和防護區內的緊急疏散燈啟動，通知在里面工作的人員迅速撤離至安全地點。
2）同時打開FM200組合分配系統中該防護區對應的選擇閥。
3）延時結束后，HYGOOD控制機輸出有源信號啟動電磁閥FM200氣體滅火系統啟動，氣體通過管道進入防護區。管路上的壓力開關將氣體釋放的信號傳至FAS系統及HYGOOD控制盤，然后由HYGOOD控制盤啟動防護區外的氣體釋放指示燈。
2.3 緊急機械操作方式
當系統斷電或HYGOOD系統的自動操作（雙回路探測）與手動操作（緊急放氣按鈕）方式均失靈而又發生火災時：
作法1：值班人員應將發生火災的防護區所對應的FM200氣瓶瓶頭閥上的緊急操作手柄按下，F(xiàn)M200氣體滅火系統會即刻啟動施行滅火。
火警時：
值班人員必須于--時間趕至火警發生現場，查看是否確有火警發生，若屬誤報，則應通知值班室，將系統復位并做好記錄。
若確有火警：
1) 按火情判斷是否需要通知消防隊及啟動FM200氣體滅火系統。
2) 若屬小火，值班人員應可使用手提式移動式滅火設備將火撲滅，并確保無復燃可能；通知業主及相關部門趕赴現場查看，確認著火原因并記錄在案。
3) 若屬大火，值班人員不能使用手提式或移動式滅火設備自行將火撲滅，此時值班人員應按下防護區門外的緊急放氣按鈕或在氣瓶間手動啟動鋼瓶進行釋放FM200氣體滅火。
同時應通知消防隊、業主及相關部門赴現場查看，確認著火原因并記錄在案。
故障時：
值班人員應馬上通知維修工程師到場維修；如故障始終解決不了，應通知供貨商派人到場確認故障原因并做出解決故障的方案。同時應一并記錄在案。
3. 維 護 保 養 內 容 ：
3.1 消防供配電設施
3.1.1 每月查看消防控制室及各消防設施-末一級配電箱的標志，以及儀表、指示燈、開關、控制按鈕。
3.1.2 每月核對配電箱控制方式及操作程序并進行試驗：
3.1.2.1 自動控制方式下，手動切斷消防主電源，觀察備用消防電源的投入及指示燈的顯示；
3.1.2.2 人為控制方式下，在低壓配電室應先切斷消防主電源，后閉合備用消防電源，觀察備用消防電源的投入及指示燈的顯示。
3.1.3 每月查看-末一級配電箱運行情況。
3.2 消防氣體滅火控制主機
3.2.1每月消防控制主機電源檢查項目﹕
（一）檢查系統電壓偏移是否在允許范圍內。
系統電源標準﹕AC 197V~242V 50Hz 1Hz
（二）查看消防控制配電箱的標志，以及儀表、指示燈、開關、控制按鈕。
（三）檢查主電源和備用電源之間的自動切換是否正常。檢查方式﹕
（1） 自動控制方式下﹐手動切斷消防主電源﹐觀察備用消防電源的投入以及指示燈的顯示。
（2） 人為控制方式下﹐在低壓配電室應先切斷消防主電源﹐后閉合備用消防電源﹐觀察備用消防電源的投入以及指示燈的顯示。
（3） 每季度要對備用電源進行1~2次充放電實驗﹐1~3次主電源和備用電源自動切換實驗。
4報警功能檢測：
（一）模擬探測器、手動報警按鈕斷路故障，查看故障顯示。
（二） 斷路故障報警期間，采用發煙裝置或溫度不低于54℃的熱源，先后向同一回路中兩個探測器施放煙氣或加熱，查看火災報警控制器的火警信號、報警部位顯示及記錄。每個探測器檢測后，只消音，不復位。用萬用表測量火災報警控制器的聯動輸出信號。系統復位，恢復到正常警戒狀態。
火災自動報警系統
（一） 為使火災探測器保持性能良好﹐正常運行﹐應在火災探測器開啟運行兩年后﹐每隔三年全部進行清洗一遍。
（二） 每季度應對園區內的火災探測器采用抽測的方式進行測試﹕
（1） 點型感煙探測器
a. 采用發煙裝置向探測器施放煙氣，查看探測器報警確認燈、以及火災報警控制器的火警信號顯示。
b. 消除探測器內及周圍煙霧，報警控制器手動復位，觀察探測器報警確認燈在復位前后的變化情況。
（2） 點型感溫探測器
可復位點型感溫探測器，使用溫度不低于54℃的熱源加熱，查看探測器報警確認燈和火災報警控制器火警信號顯示；移開加熱源，手動復位火災報警控制器，查看探測器報警確認燈在復位前后的變化情況。
（三）對測試過的火災探測器做地址記錄﹐以免在下期測試中重復測試同一個點。在一年內通過定期測試后將所有火災探測器測試一遍。
（四）測試中應核對火災探測器的地址是否正確。
（五）在測試過程中﹐應對火災探測器報警的遲緩程度做記錄﹐通過匯總﹐
對其工作狀態有一個大致的了解﹐為是否對火災探測器進行清洗提供佐證。
（六） 對于探測裝置因環境條件的改變，而不能適用時，應通過設計、施工部門及時更換。
（七） 要防止外部干擾或意外損壞。對于探測器不僅要防止煙、灰塵及類似的氣溶膠、小動物的侵入、水蒸汽凝結、結冰等外部自然因素的影響
而且還要防止人為的因素如書架、貯藏架的擺放或設備、隔斷等分隔對探測器和手動報警按鈕的影響。
4.3.2 手動報警按鈕
（一） 每月巡檢手動報警按鈕裝置﹐檢查外罩玻璃是否有破損。如有損壞應及時更換﹐以免發生誤報。
（二） 每季度巡檢時﹐觸發按鈕查看火災報警控制器信號和按鈕的報警確認燈是否準確。
5、例行維護、檢查
5.1本滅火系統是一種新型的高效滅火設備，自動化程度高，密封性能要求很嚴格。因此，必須建立相應的維護保養制度，應有專人負責進行經常性維護、檢查，以保持良好的工作狀態。
5.2檢查維護人員，必須熟悉本設備的性能參數，動作程序，以及各閥門的結構原理，拆裝工藝。
5.3對整個系統要做定期的檢查
（1）每月需檢查的項目：
A 設備外觀無異常變化。
B 工作狀態正常。
C 管路、管網無異常。
D 線路、儀表指示正常。
E 標示、標牌完好。
（2）每三個月需檢查的項目
A 滅火劑儲瓶壓力，看表針是否在綠區，如低于綠區應補充氮氣至4.2MPa。
B 啟動氣瓶壓力，看表針是否在綠區,如低于綠區應補充至6MPa。
（3）每年需檢查的項目
A 拆下滅火劑儲瓶,稱重檢查滅火劑重量,如低于額定重量的5%，要查明原因并排除，同時補充滅火劑。
B 從啟動氣瓶拆下電磁閥,并模擬滅火啟動。看電磁閥是否動作（即配合報警系統做一次整體演練）。操作此項時要先把啟動管路與啟動瓶拆開，以防不小心碰到穿針使系統誤噴。
C -好管網進行一次氮氣吹洗以清除污物灰塵。
（4）每八年需檢查的項目
A 對滅火劑儲瓶及啟動氣瓶進行一次9MPa水壓強度試驗。
B 對有關閥件同時進行9MPa的水壓強度試驗。（單向閥還要做返向泄漏試驗）更換各閥的密封件。
5.4本設備滅火啟用后，應將下列各部件恢復到原位,使其正常工作，方可繼續使用。
（1）控制盤復位。（詳見配套的電氣使用說明書）
（2）檢查壓力信號器是否復位。
（3）電磁閥是否復位。
（4）被釋放過的釋放閥復位。
（5）檢查單向閥是否復位。
（6）瓶頭閥是否復位。
（7）按設計要求重新充裝滅火劑。
（8）所有管道連接必須安裝正確，保證密封。
5.5保養、檢查、維護、試驗必須做詳細記錄。
概述
此部分內容介紹FM-200®滅火系統的檢查和維護，良好的維護和檢查是保證系統正常、
安全、可靠工作的必要條件。
用戶檢查程序
必須為用戶提供檢查系統和組件的程序，發現問題避免影響系統正常工作，具體為：
保護區域周檢
根據竣工圖紙檢查保護區域內是否有影響系統正常工作的變化，其中包括：
保護區內容
保護區面積
可調系統
保護區開孔
地板下和吊頂內空間
分隔區域
控制盤不需維期保養即可保持正常的運作狀態。但由于關系到FM200氣體滅火系統，應該實施定期的檢查和測試。
注：使用者應向業主、消防隊洽詢針對系統的測試實施次數與測試項目相關的法令規章。
請依據操作手冊進行系統測試。
每周檢查。
每月檢查和測試。
季度檢查，包括所有設備外觀，固定安全和回路檢查及測試。
年度檢查所有探頭。
每四年度，更換備蓄電池。
總則
值班人員每天做好“系統日運行記錄”
每周檢查
執行該檢查的用戶人員至少有一位對此系統熟悉且有經驗的電氣工程師。
每項檢查工作均必須做好詳細記錄。
步驟如下：
檢查值班人員的“系統日常運行記錄”
查看有無遺留問題并解決；若故障一直無法改善，請聯絡泰科公司派人到現場查看并提出解決方案。
檢查控制盤有無故障
解決所出現的故障；若故障一直無法改善，請聯絡泰科公司派人到現場查看并提出解決方案。
檢查控制盤外觀有無污濁磨損及銹蝕
如有必要，用非蝕性清潔劑清洗控制盤表面。
檢查HYGOOD系統所有指示燈是否正常
按下試燈鍵，察看有無故障的燈。
若發現有故障的燈，應通知供應商派人赴現場查看，確認故障并提出解決方案，切不可自行修理發生故障的燈。
檢查控制盤內所有端子排的螺絲的松緊程度。
如發現有松動的螺絲應自行擰緊。
現場環境檢查：
檢查有無環境因素影響系統正常工作，甚至引起誤報警，或者造成設備受損的因素：
溫感保護區的溫度高于設計溫度。
煙感保護區有較大的塵埃，或者相對濕度超過95%有凝結水，或者現場使用醚、醇等有揮發性的物質。
探測器表面受損或被噴涂。
天花有水（由于空調機漏水，噴淋管漏水、水珠凝結等）浸濕探測器或控制箱。
如有此類因素存在，檢查人員應如實做好記錄并報告業主及供貨商，并采取適當?shù)拇胧┙鉀Q問題，以便防患于未然。
完成以上工作，但不限于以上工作內容后，應將所有記錄至少復印一份存檔備案，以備日后查詢。
FM-200®儲瓶周檢
檢查儲瓶的壓力和環境溫度，如果壓力變化超過10％，必須重新稱重和測量液位，所
有變化和采取的措施必須記錄。
系統組件周檢
對系統管網、噴嘴等的外觀進行檢查，確保外觀沒有損傷。
整體周檢
檢查保護區域、緊急出口、氣瓶間、地板下、吊頂內是否整潔，確保氣瓶間和就地和遠
程控制沒有障礙物。
警告標識月檢
檢查系統和保護區的警告標識、安全標識、操作說明是否在正常位置，并清晰可見。
工作人員月培訓
定期考核負責滅火系統的工作人員是否得到培訓，尤其是新雇員的到來。
6、注意事項
6.1本設備安裝場所應符合下列要求：
（1）環境溫度為-10~50℃，并保持干燥和通風良好。
（2）空氣中不應含有易爆、導電塵埃及腐蝕部件的有害物質，否則應加以保護，且不得受到震動和沖擊。
（3）瓶站應設在人員出入方便的地方,為了值班人員,工作人員的安全,要求出口應直接通向室外或疏散通道,瓶站的耐火等級不應低于二級的防火要求。
（4）瓶組框架必須用地腳螺栓緊固。
6.2滅火系統噴射滅火劑前，所有工作人員必須在延時期內撤離現場。滅火完畢后，必須首先啟動風機，將廢氣排除后，工作人員才能進入現場。
6.3貯瓶應避免接近熱源，運輸過程中，應輕裝輕卸，防止碰撞、倒置。
6.4更換閥門膜片,必須由廠方提供與原來膜片的材質、形狀大小、規格相同、試驗合格的成品，不得隨意用未經試驗的膜片替代。
6.5拆裝過程中應避免碰傷設備表面。
6.6無關人員不得亂動本設備，以免發生意外。
安全事項
1. 防護區內有工作人員工作時，基于對人員身體健康和生命安全的考慮，該防護區的全自動FM200氣體滅火系統應置于手動狀態。
2. 防護區內警鈴鳴響后，在其內工作的人員應迅速撤離該區，在警笛、閃燈動作后的約30秒內，所有人員均必須撤離到安全區域。
3. 防護區的工作人員應熟悉FM200氣體滅火系統的操作，并應熟悉在發現火災后的處理措施。
1. FM200氣體滅火系統啟動滅火后，防護區必須作徹底的通風；通風工作完成后，防護區內的大氣環境必須經過測試，以保證不帶任何輔助呼吸設備進入該區的人員的身體健康和生命安全絕對安全。
2. 除非在緊急情況下，未帶輔助呼吸設備的工作人員在FM200氣體滅火系統啟動滅火后，防護區進行徹底通風前，不應進入防護區內。
3. 進行FM200氣體滅火系統的測試或維護工作前，必須將主鋼瓶的啟動電磁閥上拆下來；完成測試或維保工作后，再將電磁閥重新裝回。
4. 進行有關FM200氣體滅火系統的任何工作之前，必須得到業主負責部門的許可；施行工作人員應事先熟悉該套滅火系統的重要性、危險性及必要的操作方法。
進行FM200氣體滅火系統的測試維修保養工作前，要確認通知所有相關人員，包括但不限于系統的擁有者、保安人員、當?shù)叵绬挝缓彤數氐墓ぷ魅藛T，他們可能由于設備的關閉和啟動而受到影響。
