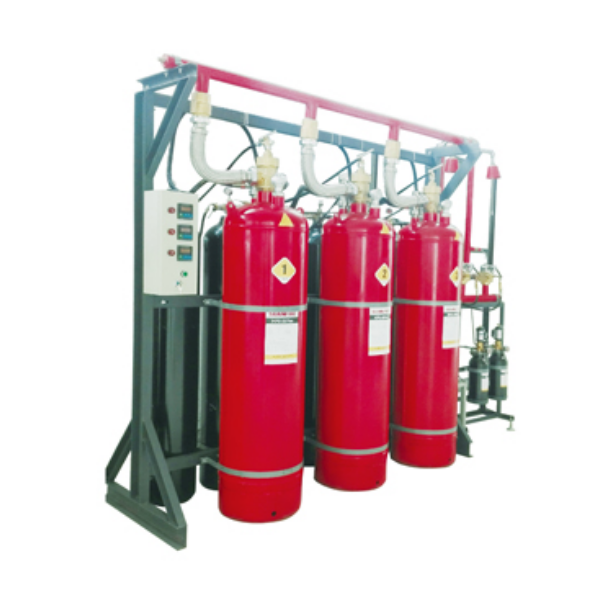

蘇安QMQ-2.5-180W-SAXF
外貯壓式七氟丙烷檢測維修應注意的參數
一、蘇安QMQ-2.5-180W-SAXF外貯壓式七氟丙烷氣體滅火系統概述
QMQ-2.5-180W-SAXF外貯壓式七氟丙烷滅火系統（又名備壓式七氟丙烷滅火系統）是以GB530370-2005《氣體滅火系統設計規范》與GB25972-2020《氣體滅火系統及部件》、NFPA-2000、中國工程建設標準化協會標準CECS386：2014外貯壓七氟丙烷滅火系統技術規程等為依據，將七氟丙烷滅火劑以液態儲存于容器內，不采用氮氣加壓，貯存壓力僅為滅火劑的飽和蒸汽壓力，而作為滅火劑噴放動力的動力氣體則以較高的壓力儲存在另外的容器內。系統工作時，高壓動力氣體通過減壓裝置減壓后注入滅火劑貯存瓶中，動力氣體推動滅火劑沿管網系統高速向前運動、在規定的時間內從噴頭處噴出，實施噴放滅火。
二、QMQ-2.5-180W-SAXF外貯壓式七氟丙烷氣體滅火系統特點
2.5Mpa級別的外貯壓系統適合保護傳輸距離超過45米的防火區，-遠可達370米；
在管網輸送過程中，滅火劑以液態流動，因此在管網中可作垂直分流；
外貯壓系統滅火劑噴放管道要求口徑要比內貯壓小，對降低管網成本有顯著效果；
2.5Mpa級別的外貯壓系統管網強度試驗壓力-低，為4.2Mpa*1.15=4.83Mpa；
外貯壓式七氟丙烷系統能直接利用原有1301系統的管網對工程進行改造；
噴嘴入口壓力較高，改善了滅火劑的霧化效果，縮短了滅火劑噴放時間，加速滅火，提高滅火效率；
更適合于遠距離輸送和大空間防護區。
噴放時噪音小，管網晃動小，對保護區的沖擊小。
三、QMQ-2.5-180W-SAXF外貯壓式七氟丙烷氣體滅火系統技術參數
型號 QMQ-2.5-180W-SAXF
名稱 外貯壓式七氟丙烷氣體滅火系統
品牌 蘇安消防
系統額定工作壓力 2.5Mpa
滅火劑貯存容器容積 180L
動力驅動瓶容積 70L
氮氣驅動裝置容積 4L
滅火劑瓶貯存壓力 ≤1Mpa
動力驅動瓶貯存壓力 ≤12Mpa
氮氣驅動裝置貯存壓力 6Mpa
充裝密度 1230Kg/m³
滅火劑-大充裝量 220Kg/瓶
工作溫度范圍 0℃~50℃
噴射時間 ≤10s
噴嘴公稱工作壓力 0.6~2.0Mpa
噴嘴的保護高度 0.3-6m
系統啟動方式 自動、電氣手動、機械應急手動三種控制方式
系統滅火方式 全淹沒
系統組配方式 單元獨立和組合分配
系統啟動電源 24V，1.5A
安全泄放裝置動作壓力 5.6±0.28Mpa
滅火劑瓶組檢測 壓力表和液位儀
動力驅動瓶組檢測 壓力表
氮氣驅動裝置檢測 壓力表
壓力容器密封形式 膜片密封
滅火劑瓶組顏色 紅
動力驅動瓶組顏色 黑
氮氣驅動裝置顏色 黑
管網氣壓強度試驗壓力 4.83Mpa
