外貯壓式備壓式
七氟丙烷滅火系統安裝的主要參數說明
一、外貯壓式（備壓式）七氟丙烷滅火系統產品主要參數
外貯壓式（備壓式）七氟丙烷滅火系統有4.2MPa級和5.6MPa級兩種系統。
主要技術參數見下表所示：
產品型號規格 QMQ4.2/（滅火劑瓶組容積）W-PAVLN
滅火劑瓶組容積 90L 120L 150L 180L 245L
滅火劑貯存壓力 0.3MPa（20℃）
-大工作壓力 5.3 MPa（適用4.2 級系統，當5.6 級系統時為8MPa）
滅火劑充裝密度 ≤ 1250 kg/m³
工作啟動電源 DC24V
滅火技術方式 全淹沒
滅火劑噴射時間 ≤10S
啟動方式 自動、手動、機械應急操作
驅動氣體/動力氣體 氮?dú)?br />動力氣體充裝壓力 13.5 MPa（20℃）
驅動氣體充裝壓力 6 MPa（20℃）
使用環境溫度 0 ℃ ～ 50 ℃
外貯壓式（備壓式）七氟丙烷滅火系統型號表示：
如QMQ4.2/90W-PAVLN或QMQ5.6/90W-PAVLN
QM——氣體滅火系統
Q——滅火劑類型為七氟丙烷（第二個Q）
4.2——額定工作壓力為4.2MPa（5.6級系統此處是5.6MPa）
90——滅火劑瓶組容積為90L
W——外貯壓式
PAVLN——磐龍(PAVLN)
二、外貯壓式（備壓式）七氟丙烷滅火系統簡介

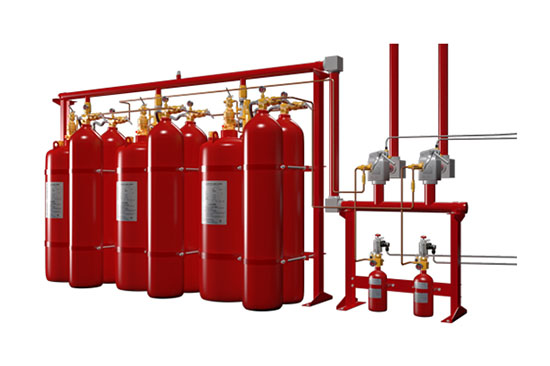

外貯壓式（備壓式）七氟丙烷滅火系統由滅火劑瓶組、動力氣體瓶組、高壓金屬軟管、單向閥（滅火劑管路）、集流管、安全泄放裝置、選擇閥、信號反饋裝置、滅火劑輸送管道、噴嘴、驅動氣體瓶組、減壓裝置、電磁型驅動裝置、驅動氣體管路、單向閥（驅動氣體管路）等組成。
外貯壓式（備壓式）七氟丙烷滅火系統采用全淹沒滅火方式，根據不同應用場所使用要求，可組成單元獨立系統、組合分配系統，實現對單防護區和多防護區的滅火保護。系統具有自動、手動和機械應急操作三種啟動方式。
外貯壓式（備壓式）七氟丙烷滅火系統區別于傳統的內貯壓式七氟丙烷氣體滅火系統，用來輸送滅火劑的高壓動力氣體單獨貯存在專用的動力氣體瓶組內，系統啟動后，高壓動力氣體釋放，經過減壓裝置減壓后再進入滅火劑瓶組內，推動滅火劑經由滅火劑輸送管路到達防護區實施滅火。與內貯壓式七氟丙烷系統相比，外貯壓式（備壓式）七氟丙烷滅火系統具有以下優勢：
1、滅火劑輸送距離大大提高，更適合遠距離輸送和大空間防護區；
2、輸送管路管徑較小，可減少管道投資；
3、噴嘴入口壓力較高，改善了滅火劑的霧化效果，縮短了噴放時間，提高了滅火效率；
4、一般情況下，可沿用原哈龍1301管網和設備間，利于哈龍1301系統改造。
相比于其他類似系統，本外貯壓式（備壓式）七氟丙烷滅火系統采用了磐龍公司的“一種用于滅火系統的開關閥裝置”，它工作時緩慢開啟，達到設定的壓力（4.2MPa和5.6MPa兩種）后才開啟滅火劑瓶組容器閥，并在一定的時間使動力氣體恒壓穩壓輸出，使動力氣體的能量得到有效利用，又能避免高壓動力氣體對滅火劑瓶組容器造成沖擊。
本系統具有效率高，噴放穩定，安全可靠的優點。
三、外貯壓式（備壓式）七氟丙烷滅火系統應用場所
本系統主要適用于以下火災：
1、固體表面火災；
2、液體火災；
3、滅火前能切斷氣源的氣體火災；
4、電氣火災；
典型應用場所：
主要適用于電子計算機房、數據處理中心、電信通訊設施、過程控制中心、昂貴的醫療設施、貴重工業設備、博物館和藝術館、圖書館、檔案館、貴重物品庫、應急電力設施、易燃液體存儲區、潔凈廠房等重點場所的消防保護，也可以用于生產作業火災危險場所，如噴漆生產線、電器老化間、軋制機、印刷機、融化槽、烘干設備、水泥生產流程中的煤粉倉，以及船舶機艙、貨艙等。
