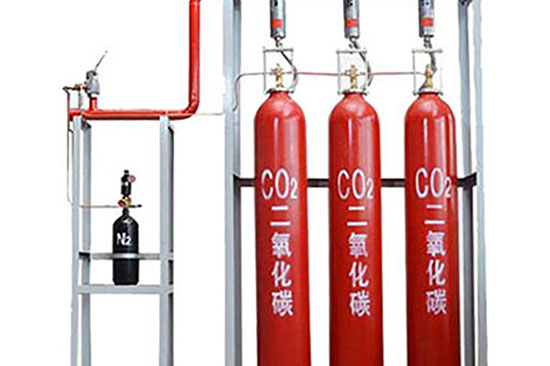

FL-EZX-4/FL-EZX-ZF70
高壓二氧化碳滅火系統安裝性能分享
一、FL-EZX-4/FL-EZX-ZF70高壓二氧化碳氣體自動滅火系統產品介紹
二氧化碳自動滅火系統主要由：氣體滅火報警控制系統、火災探測系統、滅火劑貯存瓶、容器閥、選擇閥、單向閥、氣路控制閥、壓力開關、噴嘴、管路等主要設備組成。可組成單元獨立系統或組合分配系統等多種形式。實施對單區或多區的消防保護。
本系統具有自動滅火，應急手動滅火、現場機械施放滅火和逐瓶開啟滅火等四種方式供用戶自行選擇。
本系統經--固定滅火系統和耐火建筑構件質量監督檢驗中心的檢測合格，符合國標GB16669－1996《二氧化碳滅火系統及部件通用技術條件》。
二氧化碳氣體滅火系統是目前所知氣體滅火系統中唯一可以進行局部保護的一種特殊滅火方式。
二、FL-EZX-4/FL-EZX-ZF70高壓二氧化碳氣體自動滅火系統性能特點
二氧化碳氣體自動滅火系統以其可靠的滅火能力和優良的實用性能獲得了廣泛應用。二氧化碳氣體滅火劑來源廣、成本低、毒性小、電絕緣性能優良，并可長期儲存，噴灑后對保護物無腐蝕、無污損，因而被廣泛應用于現代消防工程。隨著人類越來越關注鹵代烷對大氣臭氧層的破壞作用，二氧化碳滅火系統的二氧化碳滅火劑無毒，不會損壞設備，并且滅火能力極強，是替代鹵代烷的較理想型產品。二氧化碳滅火劑已成為氣體滅火的主要介質之一。
三、FL-EZX-4/FL-EZX-ZF70高壓二氧化碳氣體自動滅火系統工作原理
本系統主要有自動、手動、機械應急手動和緊急啟動/停止四種控制方式，控制過程參見控制流程圖：
FL-EZX-4/FL-EZX-ZF70高壓二氧化碳氣體自動滅火系統
（1）自動控制方式：本滅火控制器配有感煙火災探測器和定溫式感溫火災探測器。控制器上有控制方式選擇鎖，當將其置于“自動”位置時，滅火控制器處于自動控制狀態。當只有一種探測器發出火災信號時，控制器即發出火警聲光信號，通知有異常情況發生，而不啟動滅火裝置釋放滅火劑。如確需啟動滅火裝置滅火時，可按下“緊急啟動按鈕”，即可啟動滅火裝置釋放滅火劑，實施滅火。當兩種探測器同時發出火災信號時，控制器發出火災聲、光信號，通知有火災發生，有關人員應撤離現場，并發出聯動指令，關閉風機、防火閥等聯動設備，經過一段時間延時后，即發出滅火指令，打開電磁閥，啟動氣體打開容器閥，釋放滅火劑，實施滅火；如在報警過程中發現不需要啟動滅火裝置，可按下保護區外的或控制操作面板上的“緊急停止按扭”，即可終止控制滅火指令的發出。
（2）手動控制方式：將控制器上的控制方式選擇鎖置于“手動”位置時，滅火控制器處于手動控制狀態。這時，當火災探測器發出火警信號時，控制器即發出火災聲、光報警信號，而不啟動滅火裝置，需經人員觀察，確認火災已發生時，可按下保護區外或控制器操作面板上的“緊急啟動按鈕”，即可啟動滅火裝置，釋放滅火劑，實施滅火。但報警信號仍存在。
無論裝置處于自動或手動狀態，按下任何緊急啟動按扭，都可啟動滅火裝置，釋放滅火劑，實施滅火。同時控制器立即進入滅火報警狀態。
（3）應急機械啟動工作方式：
用于控制器失效時，當職守人員判斷為火災時，應立即通知現場所有人員撤離現場，在確定所有人員撤離現場后，方可按以下步驟實施應急機械啟動；
1手動關閉聯動設備并切斷電源。
2打開對應保護區的氮氣啟動瓶組，即刻實施滅火。
四、FL-EZX-4/FL-EZX-ZF70高壓二氧化碳氣體自動滅火系統技術參數
產品型號 FL-EZX-40 FL-EZX-ZF70
公稱工作壓力(MPa) 5.17 5.17
噴射時間(s) ≤60 ≤60
充裝量Kg/瓶 22.5 42
儲存容器容積(L) 40 70
工作溫度范圍 0℃～49℃ 0℃～49℃
噴嘴公稱工作壓力(MPa) ≥1.4 ≥1.4
儲存裝置檢漏界限 10% 10%
噴嘴的保護高度(m) 0.3—6.5 0.3—6.5
系統啟動方式 自動、手動、應急操作 自動、手動、應急操作
系統滅火技術方式 全淹沒,局部淹沒 全淹沒,局部淹沒
系統啟動電源 24V，1A 24V，1A
集流管安全泄放裝置動作壓(MPa) 15±0.75 15±0.75
儲存容器安全泄放裝置動作壓(MPa) 7.0±0.35 7.0±0.35
系統延時啟動時間(s) ≤30 ≤30
