一、設計依據
1、 GB 50370-2005《氣體滅火系統設計規范》
2、 GB 50263-2007《氣體滅火系統施工及驗收規范》
3、 GB 50116-98《火災自動報警系統設計規范》
二、設計條件
本工程對防護區：3個變電室進行氣體滅火深化設計，
并且在這些使用氣體滅火的防護區使用S型氣溶膠滅火系統。
三、系統設計方案
1、 系統構成：本系統由火災自動報警系統、滅火裝置（S型氣溶膠）等組成。
1.1、 火災自動報警系統由火災探測器、氣體滅火控制器、聲光報警器、放氣指示燈、緊急啟停按鈕及系統布線組成。
1.2、 滅火裝置（S型氣溶膠）由氣溶膠發生劑、發生器、冷卻裝置（劑）、反饋元件、殼體等組成。
2、 設計原理
本系統具有自動、手動兩張控制方式。保護區均設二路獨立探測回路，當--路探測器發出火災信號時，發出警報（警鈴報警），指示火災發生的部位，提醒工作人員注意；當?shù)诙诽綔y器亦發生火災信號后，自動滅火控制器開始進入延時階段（0~30s可調），聲光報警器報警和聯動設備動作（關閉通風空調，防火卷簾門等），此階段用于疏散人員。延時過后，向保護區的滅火裝置發出滅火指令，啟動閥打開，然后向保護區噴放氣溶膠滅火劑，同時報警控制器接收滅火裝置的反饋信號，噴放指示燈亮，當報警控制器處于手動狀態，由值班人員確認火警后，按下報警控制面板上的應急啟動按鈕或保護區門口處的緊急啟停按鈕，即可啟動系統噴放氣溶膠滅火劑。
四、本系統具備的基本功能
1、 保護區域內具有獨立的火災自動探測、自動報警、滅火控制及氣體滅火功能。
2、 具有系統自動、手動兩張啟動方式。
3、 在自動方式下，系統具備在兩只不同類型火災探測器復合動作的情況下，自動釋放S型氣溶膠氣體滅火的功能。在開始釋放氣體前，具有0~30秒可調的延時功能，同時在保護區內外可發出聲光報警，已通知人員疏散撤離。
4、 在手動啟動方式下，人員可在保護區外，利用啟動按鈕啟動氣溶膠滅火設備，氣體釋放前同樣具有延時聲光報警功能。（這種手動啟動方式在自動狀態下同時有效）。
5、 采用自動方式啟動了氣體滅火裝置時，在開始釋放前的延時階段，可以在區域外利用手動緊急停止按鈕，終止系統的進一步動作。
6、 無論在手動或自動狀態下，任一探測器的動作都會引起有效的報警。
7、 在本系統發出火災報警和啟動滅火設備時，火災報警及聯動滅火控制器應向消控中心的集中報警控制器給出反饋信號。
五、本系統對氣體保護區的要求
1、 氣體保護區應實行完全的防火分隔，圍護結構（包括門窗的玻璃）應滿足耐火極限不小于0.5h，吊頂?shù)哪突饦O限不小于0.25h，耐壓強度不小于1200Pa的要求。
2、 保護區的門應為向外開的防火門，并安裝自動閉門器，以保證在氣體噴放時能夠處于關閉狀態。但亦應保證各門在任何狀態下，都可以從內部打開。
3、 保護區影響氣體滅火效果的各種設備都應能保證在噴放氣體時聯動停止或關閉。
4、 保護區的入口處應設置滅火系統防護標志和氣體噴飯指示燈。
六、安裝依據
1、 本系統設計圖紙
2、 GB50263-2007《氣體滅火系統施工及驗收規范》
3、 GB50166-2008《火災自動報警系統施工及驗收規范》和經消防主管部門認可的設計和施工圖施工及驗收
4、 現場實際情況
七、氣溶膠滅火裝置的安裝施工要求
1、氣溶膠滅火裝置的噴口正前1.0m內，裝置的背面、側面、頂面0.2m內不應設置或存放設備、器具等。
2、S型氣溶膠滅火裝置的噴口宜高于防護區地面2.0m。
3、滅火裝置嚴禁擅自拆卸，安裝后不允許移動。
4、多臺連接方式：串聯。聯動性能：自動、手動啟動正常，多臺聯動，噴放時間差小于5秒
八、滅火接口
a、與非消防電源系統的接口
當火災被兩個探測信號確認后，應切斷與防護區有關的非消防電源，切斷方式有兩種：
1、通過滅火控制盤直接切斷；
2、通過消控中心FAS系統接收區域火警信號后經控制模塊直接切斷，非消防電源配電箱總開關應設220V脫扣器。
b、與FAS系統的接口
每個防護區控制盤向消控中心FAS系統發送火災預報警信號（一級報警）、火災確認信號（二級報警信號）、氣體釋放信號、系統故障信號。接口方式：控制盤以干節點或24V形式提供以上信號。消控中心FAS系統通過模塊接收該信號。
c、與通風和空調系統的接口
當火災被兩個探測信號確認后，應將防護區的防火閥關閉。
關閉有兩種方式：
1、通過滅火控制盤直接關閉；
2、通過消控中心FAS系統接收區域火警信號后經控制模塊直接關閉。
d、滅火控制盤的供電要求
對滅火控制盤需提供220V、50HZ、2A的消防電源。
九、系統操作方式
S型氣溶膠滅火系統的控制，要求同時具有自動控制、手動控制兩種控制方式。
動作程序如下：
a)自動操作方式
控制系統處于自動工作狀態時，系統自動完成火災探測、報警、聯動控制及滅火整個過程。
--步：防護區的單一探測回路探測到火災信號后，控制盤啟動設在該保護區域內的警鈴，同時向FAS系統提供火災預報警信號。
第二步：同一防護區內的兩個回路都探測到火災信號后，控制盤啟動設在該防護區域外的蜂鳴器及閃燈，并進入延時狀態（延時時間0~30s），在延時過程中，控制盤輸出信號至輔助電源箱，由輔助電源箱輸出24VDC電源關閉防火閥。此時如發現是系統誤動作，或確有火災發生但僅使用手提式滅火器和其它移動式滅火設備即可撲滅火災，可按下設在保護區域門外的緊急止噴按鈕（必須持久按下，直至系統復位），可以使系統暫時停止釋放藥劑。

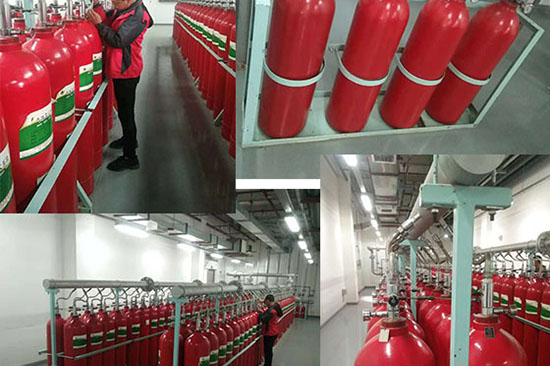

第三步：0~30秒延時結束時，控制盤輸出有源信號至鋼瓶上的電磁閥，氣體通過管道進入防護區，壓力開關將信號傳FAS系統和控制盤（釋放指示燈及壓力開關回路），由控制盤啟動防護區外的釋放指示燈。
防護區域門外的蜂鳴器及閃燈，在滅火期間將一直工作，警告所有人員不能進入保護區域，直至確認火災已經撲滅。
b)手動操作方式
此處所說的手動控制，按下手動啟停按鈕，系統將不經過延時而被直接啟動，釋放氣溶膠滅火劑。在釋放氣溶膠滅火劑同時，關閉防火閥。
